브릿지는 왜 싱글 크라운보다 부적합이 더 자주 발생할까요?
아날로그 방식의 숙련도와 별개로, 여러 지대치를 연결하는 브릿지 보철은 재료의 물리적 변수와 구강 내 역학적 환경이 복합적으로 작용하는 복잡성을 지니고 있습니다.
특히 지대치 사이의 거리가 멀어질수록 미세한 변형은 증폭되어 보철물의 적합을 방해하고, 이는 곧 보철물 수명 단축으로 이어질 가능성이 높아집니다.
이번 글에서는 최근 연구들을 근거로, 디지털 모델리스 시스템이 이러한 브릿지의 해부학적 리스크를 어떻게 보완하고, 임상에서 문제로 이어질 수 있는 커넥터 파절과 적합 오차를 보다 예측 가능하게 관리할 수 있도록 돕는지 자세히 알려드리겠습니다.
브릿지, 왜 싱글 크라운보다 오차에 민감할까요?
싱글 크라운은 하나의 지대치 위에 독립적으로 존재합니다.
반면 브릿지는 여러 지대치를 하나의 구조물로 연결합니다.
이 연결 구조는 브릿지 보철을 구조적으로 오차에 더 민감하게 만듭니다.
우리의 치아는 치주 인대에 의해 각각 미세하게 움직이므로 브릿지로 묶인 지대치들 역시 서로 다른 동요도를 보입니다. 만약 보철물이 미세하게라도 맞지 않다면, 저작 시 특정 지대치나 연결 부위에 응력이 집중될 수 있습니다.
특히 힘이 집중되는 곳은 인공 치아(Pontic)와 지대치를 잇는 커넥터입니다. 브릿지 보철은 구조적으로 하중이 커넥터에 모이기 쉬운 형태를 가지며, 이러한 특성은 보철물에 미세한 굴곡을 유발해 파절이나 탈락의 위험을 높일 수 있습니다.
🦷 커넥터 부위 설계의 중요성
그렇다면, 지대치를 더 많이 삭제하여 깊게 형성하는 것이 브릿지의 견고함과 안정성을 보장할까요?
연구들에 따르면, 지대치 형성 디자인보다 커넥터 자체의 설계가 수명에 더 결정적인 요소임이 밝혀졌습니다.
출처: Fracture Resistance of 3-Unit Monolithic ZrO2 Ceramics FPDs with Different Preparation Designs of the Distal Abutment - an In-Vitro Study
📍 Hadzhigaev 등의 연구팀은 하악 제2소구치가 소실된 브릿지 모델을 제작해, 지대치를 0.8mm 숄더 형태로 형성한 그룹과 치아 내부를 2mm 깊이로 형성한 엔도크라운 디자인 그룹으로 나누어 파절 강도 실험을 진행했습니다.
출처: Fracture Resistance of 3-Unit Monolithic ZrO2 Ceramics FPDs with Different Preparation Designs of the Distal Abutment - an In-Vitro Study

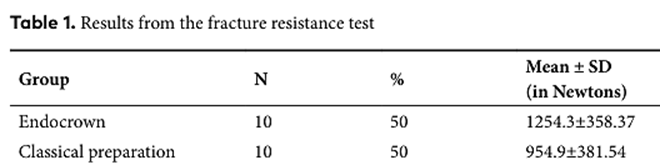

실험 결과, 두 그룹 간의 평균 파절 강도 차이는 각각 954N과 1254N 정도로 유의미하지 않았습니다. 오히려 주목할 점은 브릿지 파절의 95%가 지대치가 아닌 커넥터 부위에 집중되었다는 사실입니다.
📍 도쿄 치과대학의 한 연구팀 역시 커넥터 설계가 왜 중요하게 작용하는지 실험을 통해 분명하게 입증했습니다. 연구팀은 약 60개의 상악 전치부 3본 브릿지를 제작해 커넥터 단면 형태와 면적에 따라 파절 강도가 어떻게 변하는지 분석했습니다.
출처: Effect of Connector Design on Fracture Resistance in Zirconia-based Fixed Partial Dentures for Upper Anterior Region

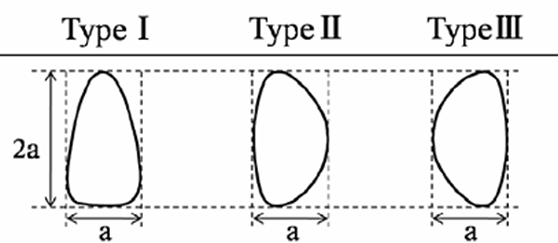

그 결과, 동일한 면적이더라도 치은 쪽이 넓은 삼각형 형태로 커넥터(Type 1)를 형성했을 때 가장 높은 파절 강도를 보였습니다. 또한, 보철물의 안정적인 수명을 위해서는 최소 5mm² 이상의 단면적 확보가 권장된다고 언급했습니다.
커넥터 형태에 따라 파절 강도값이 변하는 근거는 상악 전치부의 하중 방향에 달려 있습니다.
구치부와 달리 저작 시 하중이 사선 방향으로 가해지는 전치부 특성상, 힘이 가해지는 방향에 맞서 보철물이 버텨주는 실질적인 수직 길이가 길수록 파절에 저항하는 힘이 강해집니다.
치은 쪽이 넓은 삼각형 디자인은 사선 로딩 방향에 대해 더 깊은 수직적 높이를 제공함으로써 구조적 강도를 극대화시킵니다.
즉, 브릿지의 수명을 결정짓는 것은 지대치 형성 모양보다도 커넥터의 수치적 볼륨과 디자인입니다.

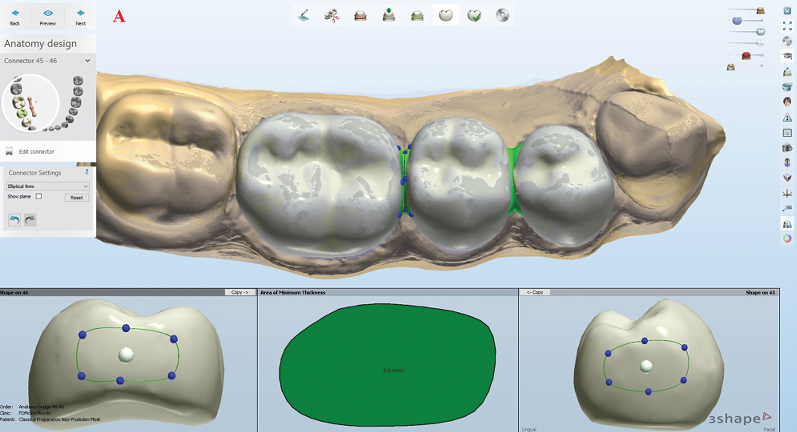

주로 주관적인 감각에 의지하는 아날로그 기공과 달리, 디지털 CAD 환경에서는 커넥터의 단면적을 수치상으로 정확히 인지하고 설계할 수 있기 때문에 예기치 못한 파절 리스크를 더욱 효과적으로 관리할 수 있습니다.
디지털은 어떻게 누적 오차를 차단할까요?
커넥터 파절과 더불어, 브릿지 실패의 또 다른 주요 원인은 미세하게 뜨는 한쪽 마진, 즉 부적합입니다.

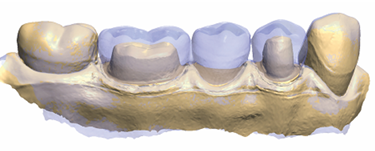

📍 Özal 등의 연구팀은 브릿지 제작 시, 구강 스캐너 4종(Primescan, Omnicam, Trios 3, 4)을 사용한 방식과 전통적인 인상 채득 후 모델을 스캔한 방식을 비교하여 그 정밀도를 분석했습니다.
비교 결과, 구강 내에서 직접 스캔한 그룹이 모델을 스캔한 그룹보다 변연 및 축면 적합도에서 더욱 우수한 결과를 보였습니다. 구강 스캐너를 사용한 그룹은 변연 오차가 85.4㎛였으나, 동일 조건의 아날로그 그룹은 128.4㎛까지 벌어지며 임상적 허용 한계(120㎛)를 초과했습니다.
디지털 방식은 어떻게 누적 오차를 차단하며 정밀도를 확보할까요?
1️⃣ 디지털 데이터로 운동 경로 채득
브릿지는 여러 치아를 연결하므로 인접면의 적합만큼이나 대합치와의 교합 관계가 더욱 복잡합니다. 디지털 방식은 상하악 지대치의 관계뿐만 아니라 하악의 운동 경로를 디지털 데이터로 채득하여, 보철물이 구강 내에 장착되었을 때 발생할 수 있는 교합 간섭을 최소화합니다.
이는 아날로그 방식에서 발생 가능한 ‘세팅 후 과도한 교합 조정’ 과정을 획기적으로 줄여주는 요인이 됩니다.
2️⃣ 디지털 데이터로 언더컷 분석
디지털은 보철물의 삽입로 확보 관점에서 큰 이점을 제공하기도 합니다.
지대치 형성 직후 언더컷 여부와 치아 간의 평행도를 분석하는 소프트웨어 기능 덕분에, 브릿지가 특정 지대치에 치우치지 않고 균형 있게 안착되도록 도와줍니다. 이는 지대치에 가해지는 장기적인 응력을 분산시켜 보철물의 탈락을 예방합니다.
3️⃣ 모델의 변형 과정 차단
전통적인 방식에서 사용하는 석고 모델은 굳으면서 약 0.06%에서 0.5% 사이의 선팽창을 보입니다. 이 팽창 수치는 단일치보다 지대치 사이의 거리가 먼 브릿지에서 훨씬 큰 간격 오차를 유발하고, 결과적으로 보철물이 지대치 사이의 거리에 맞지 않게 제작됩니다.
디지털 스캔은 이러한 물리적 변형 과정을 아예 생략함으로써 보철물이 지대치 간 거리에 정확히 맞지 않게 제작되는 리스크를 근본적으로 차단합니다.
결론
브릿지 케이스에서 발생하는 오차와 파절은 보철물이 가진 구조적 리스크가 반영된 결과로 볼 수 있습니다. 이러한 특성을 가진 브릿지 보철에서는 아날로그 방식에서 사용되는 재료의 변형이 개입될 틈을 주지 않고, 정밀한 데이터 채득과 취약한 연결부의 강도를 수치로 보장하는 디지털적인 접근이 무엇보다 중요해집니다.
브릿지 결과물이 구강 안에서 안정적으로 기능하고, 제작 과정 속 오차를 만드는 변수들로부터 자유로워지기 위해서는 정밀한 디지털 기술 가이드를 체계적으로 활용하는 것이 핵심입니다.
원장님의 정교한 임상적 판단이 보철물의 수명과 환자의 편안함으로 온전히 이어질 수 있도록, 디지털 모델리스 방식은 가장 객관적이고 신뢰할 수 있는 시스템이 되어줄 것입니다.
참고문헌
Hadzhigaev, Viktor, et al. "Fracture Resistance of 3-Unit Monolithic ZrO2 Ceramics FPDs with Different Preparation Designs of the Distal Abutment - an In-Vitro Study." Folia Medica, vol. 65, no. 2, 2023, pp. 251-259.
Özal, Çise, and Mutahhar Ulusoy. "In-vitro Evaluation of Marginal and Internal Fit of 3-unit Monolithic Zirconia Restorations Fabricated Using Digital Scanning Technologies." The Journal of Advanced Prosthodontics, vol. 13, no. 6, 2021, pp. 373-384.
Ogino, Yasushi, Syuntaro Nomoto, and Toru Sato. "Effect of Connector Design on Fracture Resistance in Zirconia-based Fixed Partial Dentures for Upper Anterior Region." Bulletin of Tokyo Dental College, vol. 57, no. 2, 2016, pp. 65-74.
